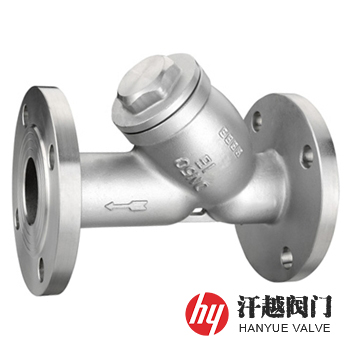

哈氏合金Y型過濾器產品介紹
哈氏合金Y型過濾器是一種殼體、法蘭蓋及濾網等主要零部件全部采用Hastelloy C-276及其他哈氏合金系列材料制造而成，其具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，特別適用于過濾強腐蝕性氧化-還原復合介質及高溫海水中的雜質。本產品廣泛應用于化學工業、石油化工和輕工等生產中極端苛刻的腐蝕性液體及氣體物料，用以過濾其固體雜質，通常安裝在泵、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。
哈氏合金Y型過濾器主要材料牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2等和美國UNS標準N10276、N06455、N10001、N10665等及國標NS3304、NS3305、NS321、NS322等，或其他牌號。該種材質的過濾器尤其適合在高溫混有雜質的無機酸和有機酸（如甲酸和乙酸）及海水腐蝕環境中使用。本產品具有連接方式多樣、結構簡單、裝拆方便、單位體積過濾面積大、壓降小及安全可靠等優點。
哈氏合金Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
| 2 | 殼 蓋 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
| 3 | 濾 網 | Hastelloy C-276 | Hastelloy C-4 | Hastelloy B | Hastelloy G30 | UNS N10276 |
| 4 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 5 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 6 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
哈氏合金Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 2目 ~ 600目 | ||||
哈氏合金Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134 | 60 | 150 | 5 | 351 | 205 |
| ? | 142 | 70 | 6 | 388 | 260 | ||
| 1 | 152 | 70 | 8 | 468 | 300 | ||
| 1 ? | 168 | 75 | 10 | 540 | 380 | ||
| 1 ? | 200 | 90 | 12 | 640 | 410 | ||
| 2 | 217 | 105 | 14 | 683 | 480 | ||
| 2 ? | 252 | 150 | 16 | 755 | 540 | ||
| 3 | 282 | 175 | 18 | 853 | 580 | ||
| 4 | 309 | 200 | 20 | 900 | 645 | ||
| 5 | 351 | 205 | 24 | 1060 | 950 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
哈氏合金Y型過濾器結構圖
尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料牌號、介質溫度、過濾精度、法蘭標準及密封面形式等，我廠生產的與本產品同系列的還有：哈氏合金T型過濾器、哈氏合金籃式過濾器等，其也可按客戶需求承接定制。
