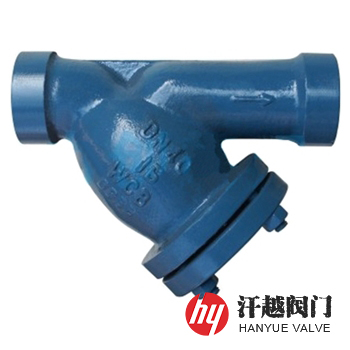

承插焊Y型過濾器產品概述
SRY承插焊Y型過濾器是我廠參照《GB/T 14382-2008管道用三通過濾器》標準設計制造的， 其端部連接形式為承插焊，它與管道、閥門以及其他設備焊接時是將它們的端部伸入到殼體的階梯內進行焊接，焊后形成的是角焊縫，變形小，密封性能好，也沒有打坡口和對口錯邊等問題，而且承插口有相應的補強作用。
SRY承插焊Y型過濾器主要由殼體、螺蓋或螺栓蓋、濾筒濾網及密封件等部件組成，其器體是整體鑄造或鍛造成型，也可由主管和斜管按45°角焊制而成。本產品接口端面為承插焊，通常適合安裝在公稱尺寸小于或等于50mm(DN≤50)的輸送管路上，用于濾除職業(yè)性接觸危害程度I級或II級介質中所含的固體顆粒物。
承插焊Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | Q235B | 20# | 15CrMo | 304 | 316 | 316L |
| 2 | 螺 蓋 | A105 | A105 | 15CrMo | 304 | 316 | 316L |
| 3 | 濾 筒 | 304 | 304 | 304 | 304 | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | PTFE | PTFE | PTFE |
| 6 | 擋 圈 | Q235B | Q235B | 15CrMo | 304 | 316 | 316L |
承插焊Y型過濾器性能參數
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | GB/T 14382-2008 管道用三通過濾器 | |||||
| 連接端部 | 按GB/T 14383、ASME B16.11或訂貨合同的規(guī)定 | |||||
| 檢驗驗收 | GB/T 14382-2008 管道用三通過濾器 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
承插焊Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 接口尺寸/mm | 安裝尺寸/mm | ||||
| D(系列I) | D(系列II) | L | L1 | H | H1 | ||
| 16 ~ 40 | 15 | 21.8 | 18.5 | 100 | 30 | 58 | 99 |
| 20 | 27.4 | 25.5 | 110 | 30 | 74 | 127 | |
| 25 | 34.2 | 32.5 | 130 | 50 | 90 | 150 | |
| 32 | 42.9 | 38.5 | 160 | 50 | 98 | 163 | |
| 40 | 48.8 | 45.6 | 180 | 60 | 122 | 203 | |
| 50 | 60.8 | 57.8 | 200 | 70 | 146 | 243 | |
| 表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！ | |||||||

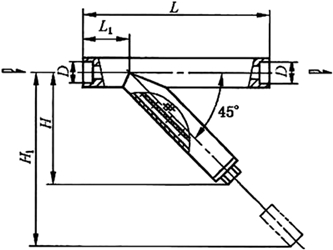

承插焊Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、過濾精度等，本產品有鑄造體和焊制件兩種，也可按用戶需求定制。
