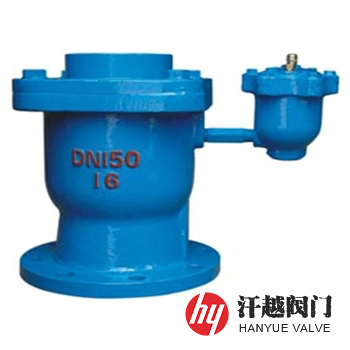

自動補氣排氣閥產品概述
P4X自動補氣排氣閥是一種采用雙氣口設計，右側安裝有一個小孔排氣閥，具有自動排氣與補氣功能的進排氣閥，一旦管道內產生負壓，其能迅速導入外界空氣，保護管線免受壓力破壞，并可迅速排出管道中的空氣。本產品主要用于水泵出口及給水、排水管線中，提高輸水管路的排送效率，降低排送成本。
P4X自動補氣排氣閥密封可靠，采用特殊密封設計，其能夠自動排氣與自動補氣，無須人去操作，能排出管道中的大量空氣、系統(tǒng)運行中的小量排氣及高速導入外界空氣。該閥經久耐用，小浮球按固定軌跡運動，不會碰撞殼體。本產品關閉力大，較其它排氣閥增加了配重—加大了關閉力；較其它種類的排氣閥的高度尺寸小，(其他排氣閥為閥蓋中央排氣)；不會有壓力水沖刷浮球，引起浮球的誤動關閉。
自動補氣排氣閥部件材料
序號 | 零部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 小孔排氣閥 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 螺 栓 | 35CrMoA | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
7 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
自動補氣排氣閥性能規(guī)范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79.1-1994、GB/T 9113-210等 | ||||
壓力試驗 | GB/T13927-2008 工業(yè)閥門 壓力試驗 | ||||
使用溫度 | 0℃-85℃ | ||||
適用介質 | 清水、原水或物理化學性質類似于水的介質 | ||||
自動補氣排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
L | H | D | D1 | n-d | ||
1.0 | 50 | 250 | 260 | 160 | 125 | 4-18 |
80 | 315 | 334 | 195 | 160 | 4-18 | |
100 | 413 | 340 | 215 | 180 | 8-18 | |
150 | 580 | 520 | 280 | 240 | 8-23 | |
200 | 668 | 640 | 335 | 295 | 8-23 | |
250 | 770 | 780 | 390 | 350 | 12-23 | |
300 | 850 | 920 | 440 | 400 | 12-23 | |
1.6 | 50 | 250 | 260 | 160 | 125 | 4-18 |
80 | 315 | 334 | 195 | 160 | 8-18 | |
100 | 413 | 340 | 215 | 180 | 8-18 | |
150 | 580 | 520 | 280 | 240 | 8-23 | |
200 | 668 | 640 | 335 | 295 | 12-23 | |
250 | 770 | 780 | 405 | 355 | 12-25 | |
300 | 850 | 920 | 460 | 410 | 12-25 | |
自動補氣排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請?zhí)峁┬吞枖祿?，公稱通徑、公稱壓力、閥體、浮球材質等，本文中所提供的為1.0MPa~1.6MPa尺寸數據，如需其參數，請聯(lián)系我們！
