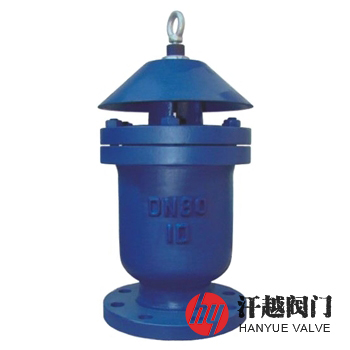

KP快速排氣閥產品概述
KP快速排氣閥是由閥體、閥蓋、導向托架、導向套、浮桶、密封蓋、密封墊、防塵罩和排氣嘴等組成，大排氣孔與小排氣孔在同一軸線上，在大排氣孔和浮桶之間設置了一個可上下移動的用不銹鋼材料制造的密封蓋，它既能密封大排氣孔，又具備了小排氣孔的排氣功能。該閥的大排氣孔可與它本身的公稱通徑同一尺寸，流體通路為閥體內腔和導向托架之間的環狀流路，氣體流動性較好，流阻低，排吸氣量大。本產品結構緊湊，重量輕，導向托架上對稱開設數個通氣窗，其排吸氣過程不會產生禍流，提高了排吸氣量。另外，由于密封蓋部件采用不銹鋼材料，上下活動自如，不會產生排吸氣功能失靈現象。
KP快速排氣閥主要安裝在水平管路的頂端位置上，在管路充水前，浮桶和密封蓋等在自身重量作用下落入導向托架內，使大排氣孔處于全開狀態，在充水過程中，管路內的氣體在水介質壓強作用下進入閥體腔后由大排氣孔迅速排出。隨著空氣的排出，水逐漸進入閥體內，浮起密封蓋及浮桶，密封住大排氣孔及小排氣孔。充滿水的管路中，空氣逐漸進入管路頂端處的閥門閥體內，待空氣積聚到一定量時，浮桶失去浮力而下降，露出小排氣孔，空氣從小排氣孔中排出。當管路內產生負壓(檢慘、管路排水等原因)，需補氣時，密封蓋等件在其自身重量和壓差作用下落至浮桶上，打開了大排氣口吸入大量空氣，防止了由負壓引起的管路損壞。
KP快速排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 導向托架 | 304 | 304 | 304 | 316 | 316L |
4 | 浮 桶 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 蓋 | 304 | 304 | 304 | 316 | 316L |
6 | 密 封 墊 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 防 塵 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
KP快速排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 12386-2015 給水管道進排氣閥 | ||||
介質水溫 | 0℃ ~ 65℃ | ||||
KP快速排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
H | D0 | D | D1 | D2 | Z-?d | ||
1.0 | 25 | 285 | 140 | 115 | 85 | 65 | 4-14 |
50 | 370 | 160 | 160 | 125 | 100 | 4-18 | |
80 | 410 | 205 | 195 | 160 | 135 | 4-18 | |
100 | 460 | 240 | 215 | 180 | 155 | 8-18 | |
150 | 575 | 300 | 280 | 240 | 210 | 8-23 | |
200 | 635 | 325 | 335 | 295 | 265 | 8-23 | |
250 | 675 | 380 | 390 | 350 | 320 | 12-23 | |
300 | 735 | 478 | 440 | 400 | 368 | 12-23 | |
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
KP快速排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請說明產品類型，公稱通徑、公稱壓力、閥體和閥內件材質、法蘭執行標準及法蘭密封面形式等，本產品默認公稱壓力為1.0MPa，閥體材質為球墨鑄鐵，內件材料304，如有其他技術要求，請?jiān)诤贤凶⒚鳌?/p>
