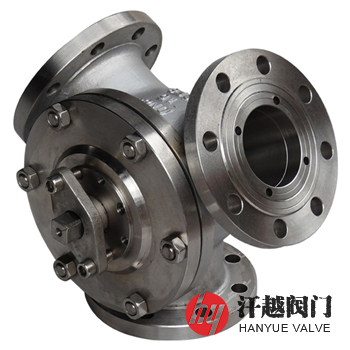

120度Y型三通球閥產品概述
120度Y型三通球閥的三個通道之間設計成互成120°的夾角，其通過球體在120°之間的旋轉可以實現兩種不同的流向切換。本產品包括閥體，閥體中設有球體以及具有三個管口的流體通道，球體內設有兩端開口的連接通道，閥體上的進口與任意出口隨著球體的轉動實現與連接通道的導通或關閉，連接通道的任意徑向截面都為與管口內徑一致的圓，連接通道的兩端開口徑向截面的法向夾角為120°，流體通道的三個開口設有閥座，閥座的通孔構成管口，閥座朝向球體的一端與球體的外周面之間設有壓緊塊，壓緊塊朝向球體的側面具有與球體外周面的弧面配合的抵接面，壓緊塊的另一側與閥座之間設有內密封結構。
120度Y型三通球閥可以實現二種不同的流向切換，且密封結構牢固耐用，使用壽命長，流體流動阻力小，便于三通管道的清理。
120度Y型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 5 | 閥 桿 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
120度Y型三通球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
120度Y型三通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | K | R | C-f | n-d | ||
| 16 ~ 25 20 (Class150) | 50 | 110 | 160 | 125 | 100 | 16-3 | 4-?18 |
| 65 | 130 | 180 | 145 | 120 | 18-3 | 4-?18 | |
| 80 | 150 | 195 | 160 | 135 | 20-3 | 8-?18 | |
| 100 | 170 | 215 | 180 | 155 | 20-3 | 8-?18 | |
| 125 | 190 | 245 | 210 | 185 | 22-3 | 8-?18 | |
| 150 | 210 | 280 | 240 | 210 | 24-3 | 8-?23 | |
| 200 | 235 | 335 | 295 | 265 | 26-3 | 12-?23 | |
| 250 | 290 | 405 | 355 | 320 | 30-3 | 12-?25 | |
| 300 | 350 | 460 | 410 | 375 | 30-4 | 12-?25 | |
| 表中為部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
120度Y型三通球閥結構圖
如果你需訂購我廠三通球閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材料、內件材料、介質溫度、法蘭標準和法蘭密封面形式等，本產品驅動裝置可選用氣動、電動、蝸輪及手動等。
