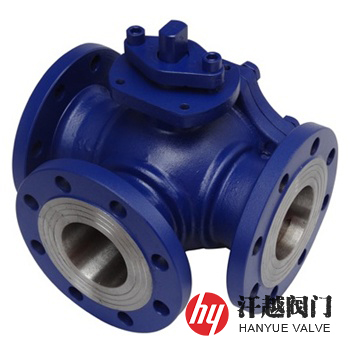

T型三通球閥產品簡介
T型三通球閥是一種閥體與球體的通道形狀一樣呈T字形垂直布置，可以實施出口流道切換或流體分配功能的T形三通換向閥。該閥閥體具有三個流通方向，不僅能實現對介質流向的切換，也可使三個通路相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的分流或合流，其采用四閥座密封的三通浮動球球閥外型，結構緊湊，連接法蘭少，減低了滲漏概率，安裝在管路中不僅可以減少系統中閥門及管配件的使用數量，節省空間，而且還簡化了管線布局，有效縮減了成本。本產品設計實現了輕量化，具有密封性能好，流通能力大，流體阻力小和較低的驅動扭矩等特點，因此，特適合用來快速改變氣體、液體以及顆粒狀介質的流動方向。
T型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 左 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A182 F304 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
T型三通球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
T型三通球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | ||||||
| L | L1 | D | K | R | C-f | n-d | ||
| 150 | 1 | 180 | 90 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-?16 |
| 1 ? | 200 | 100 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-?16 | |
| 1 ? | 220 | 110 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-?16 | |
| 2 | 240 | 120 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-?19 | |
| 2 ? | 260 | 130 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-?19 | |
| 3 | 280 | 140 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-?19 | |
| 4 | 320 | 160 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-?19 | |
| 5 | 380 | 190 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-?22.5 | |
| 6 | 440 | 220 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-?22.5 | |
| 8 | 550 | 275 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-?22.5 | |
| 10 | 670 | 335 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-?25.5 | |
| 12 | 850 | 425 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-?25.5 | |
| 表中為部分ASME B16.5標準Class150法蘭連接浮動式三通球閥尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
T型三通球閥結構圖
如果你需訂購我廠三通球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式及執行機構類型等。
