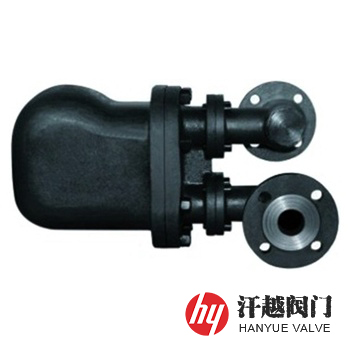

GSB6杠桿浮球式蒸汽疏水閥產品概述

GSB8、GSB6杠桿浮球式蒸汽疏水閥雙閥瓣的設置抵消了介質的作用力，使閥瓣的啟閉不受流體壓力的影響，其動作過程是在設備剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的空氣和不凝結氣體，當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排空氣裝置自動關閉，此時浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥瓣關閉閥座孔，由于閥座孔在凝結水水位以下，形成水封，工作時達到無新鮮蒸汽泄漏。該閥采用了上閥座孔徑與下閥瓣外徑相等的平衡式雙閥座結構設計，保證了上下閥瓣的承壓面積相等，使蒸汽及凝結水在上下雙閥座孔開啟和關閉時產生的力大小相等，方向相反，互相抵消，壓差為零，從而減少了閥門啟閉力，提高閥門啟閉性能，動作靈敏。本產品具有結構緊湊、壓力平衡、體積小、排量大，動作平穩可靠，使用時間長、耐高溫高壓等特點。

GSB6杠桿浮球式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	浮球	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	閥瓣	A276 440	A276 440	A276 304	A276 304L	A276 316	A276 316L
5	雙閥座	A276 430	A276 430	A276 304	A276 304L	A276 316	A276 316L
6	控制架	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
7	熱敏元件	17-4PH	17-4PH	A276 304	A276 304L	A276 316	A276 316L

GSB6杠桿浮球式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗驗收	GB/T 12251-2005 蒸汽疏水閥試驗方法

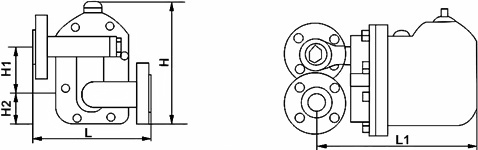

GSB6杠桿浮球式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸					產品型號
公稱壓力 PN	公稱通徑 DN	L	L1	H	H1	H2	產品型號
10 ~ 25 (Class150)20	25	200	310	230	83	59	GM2 GSB2
	32	200	310	230	83	59
	40	200	310	230	83	59
	50	200	310	230	83	59
10 ~ 25 (Class150)20	32	200	380	310	105	90	GM4 GSB4
	40	200	380	310	105	90
	50	200	380	310	105	90
10 ~ 25 (Class150)20	40	270	439	345	130	88	GM6 GSB6
	50	270	439	345	130	88
	65	270	439	345	130	88
	80	270	439	345	130	88
10 ~ 25 (Class150)20	80	350	608	482	174	120	GM8 GSB8
10 ~ 25 (Class150)20	100	350	608	482	174	120	GM8 GSB8

GSB6杠桿浮球式蒸汽疏水閥結構圖

GSB杠桿浮球式蒸汽疏水閥結構圖

如果你需要的杠桿浮球式蒸汽疏水閥有技術要求，須在訂貨合同中提供以下參數：公稱直徑、工作壓力、使用溫度、端部連接形式及其他要求，本產品常用型號有GSB2、GSB4、GSB6、GSB8和GM2、GM4、GM6、GM8等。
