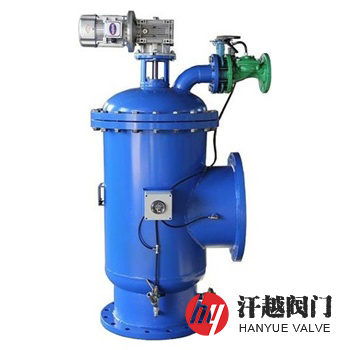

全自動自清洗過濾器產品概述
全自動自清洗過濾器主要由筒體、筒蓋、濾筒濾網、毛刷或不銹鋼刷、清洗刷架、轉動軸、減速電機、壓差開關、電控箱及排污裝置等組成，當其正常工作時，攜帶雜質的水流由入口進入過濾器后，由內向外穿過濾網濾筒后從出口流出，其中大部分輕微雜質吸附在濾網壁上，少數較大硬質顆粒物沉積在排污口處，隨著過流量的增加，吸附在濾網內壁上的污物增多，過濾面積減少，從而導致全自動清洗過濾器進出口的壓差逐漸增大，當它的差值到達所設定的差壓時或按工藝要求需要定時清洗時，隨機配備的智能電控箱發出信號驅動減速電機轉動，并帶動清洗刷組件旋轉，從而將濾網上吸附的纖維等雜物刷洗下來，并通過自動排污裝置排出系統。本產品通常通過壓差和時間設定為全自動清洗和排污設置過程，兩種方式同時存在，且壓差控制優先，緊急情況下也能手動按控制箱上設有的啟動按鈕進行刷洗濾網和排污。
全自動自清洗過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 2 | 筒 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 4 | 清 洗 刷 | 骨質豬鬃毛、尼龍、不銹鋼 | |||||
| 5 | 刷 架 | 304 | 304 | 304 | 304L | 316 | 316L |
| 6 | 濾 筒 | 304 | 304 | 304 | 304L | 316 | 316L |
| 7 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 8 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
| 9 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 11 | 排 污 閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
全自動自清洗過濾器技術參數
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 |
| 高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 法蘭標準 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
| 過濾精度 | 0.1mm ~ 16.0mm | |||||
全自動自清洗過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 進出口/mm | 排污口/mm | 結構尺寸/mm | |||||||||
| D1 | D2 | N1-D3 | D1 | D2 | D3 | H | H1 | H2 | H3 | S1 | S2 | ||
| 2.5 ~ 25 (Class150)20 | 50 | 125 | 165 | 4-18 | 285 | 240 | 285 | 840 | 120 | 310 | 517 | 300 | 225 |
| 65 | 145 | 185 | 4-18 | 285 | 240 | 285 | 840 | 130 | 310 | 517 | 300 | 225 | |
| 80 | 160 | 200 | 8-18 | 285 | 240 | 285 | 860 | 140 | 330 | 537 | 300 | 225 | |
| 100 | 180 | 220 | 8-18 | 340 | 295 | 340 | 910 | 150 | 330 | 587 | 300 | 225 | |
| 125 | 210 | 250 | 8-18 | 395 | 350 | 395 | 950 | 165 | 370 | 630 | 300 | 285 | |
| 150 | 240 | 285 | 8-22 | 445 | 445 | 445 | 965 | 185 | 370 | 641 | 300 | 311 | |
| 200 | 295 | 340 | 8-22 | 505 | 505 | 505 | 1085 | 215 | 550 | 623 | 398 | 340 | |
| 250 | 350 | 395 | 12-22 | 565 | 565 | 565 | 1235 | 245 | 680 | 975 | 423 | 365 | |
| 300 | 400 | 445 | 12-22 | 565 | 565 | 565 | 1260 | 265 | 705 | 1000 | 438 | 365 | |
| 350 | 460 | 505 | 16-22 | 615 | 615 | 615 | 1330 | 300 | 760 | 1068 | 463 | 395 | |

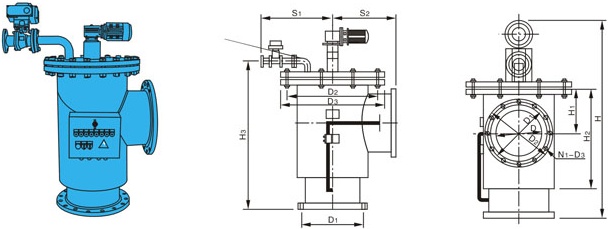

全自動自清洗過濾器結構圖
如果你需訂購我廠自清洗過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材質、濾網材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置，以上提供的壓力、尺寸為常規數據，如需更高工作壓力，更大公稱通徑煩請來電咨詢！
