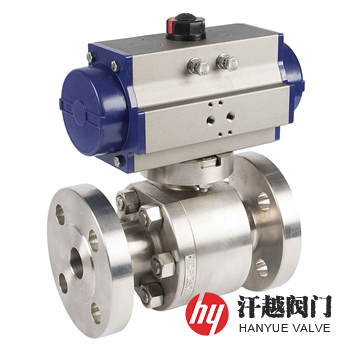

氣動鍛鋼球閥產品概述
氣動鍛鋼球閥由鍛件材料加工而成的球閥、支架和氣動執行器及控制機構組成，其通常配置各種附件，包括電磁閥、限位開關、空氣過濾減壓器、電氣閥門定位器等，以實現遠控、自控及集控。該閥能夠做到在控制室里就可以遠程控制閥門的開關，以達到對高壓管路介質的流通或截斷，甚至是流量調節，而不需要跑到現場或者高空和危險地帶來手動操作。本產品在很大程度上節約了人力資源和時間成本以及提高了安穩性。
氣動鍛鋼球閥閥組件有浮動球閥和固定球閥兩種結構形式，其中浮動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封，而固定球閥的球體是帶有固定軸的，其受壓后不產生移動，它帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上。本產品的主體部件都采用可耐高壓的鍛件，克服了鑄鋼件容易出現的疏松、氣孔、砂眼和夾砂等鑄造缺陷。
氣動鍛鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、A105+ENP、SS+HF | ||||
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
| 10 | 氣動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
氣動鍛鋼球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
| 法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 6D、API 598 | ||||
| 可配附件 | 限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動鍛鋼球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸，如需其他規格參數，請來電咨詢！ | |||||||
氣動鍛鋼球閥結構圖
如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、壓力等級、閥體和內件材料、使用介質、工作溫度、端部連接方式(法蘭、對焊、承插焊及螺紋)等。
