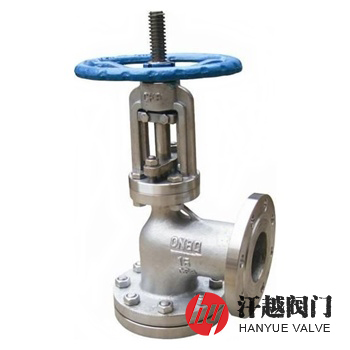

角式放料閥產品概述

角式放料閥由閥體、閥蓋、閥瓣、閥桿、閥座、支架、連接在閥桿上部的手動或驅動裝置組成，其閥體進料口與出料口通道的軸線成直角，適用于安裝在垂直相交的管線上的反應釜、儲槽和其他容器的底部放料、排料及取樣。該閥內腔有耐沖刷、耐腐蝕的密封面，在開啟閥的瞬間，可以保護閥腔不會被介質沖刷、腐蝕，并對密封面進行硬化處理，它的閥瓣斜面于閥座角形成線密封，當轉動手輪或接通氣動、電動時，閥桿帶動閥瓣上升或下移，閥門打開，流體通過閥瓣與閥座之間的間隙進入閥內，再由出口流出，反之則關閉。本產品閥體入口與罐底的連接形式可采用法蘭型或管接型，上展式的入口規格與閥門的公稱尺寸一樣大，而下展式的入口規格則比閥門的公稱尺寸大一到二級。

角式放料閥部件材料

角式放料閥技術規范

角式放料閥外型尺寸

角式放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體材質、操作方式等，本產品操作方式可選用手動、齒輪、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動、液動等。
