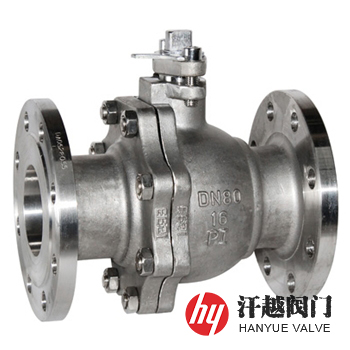

法蘭連接直通球閥產品概述
法蘭連接直通球閥是一種采用浮動球或固定球結構，閥門全開時球體通道與閥體流道在同一軸線上的法蘭連接端球閥，其可根據允許使用的壓力-溫度額定值及介質硬度，將它設計成彈性密封副或金屬硬密封，其中非金屬材料的閥座可依據不同的工況條件選用R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON等，適用于溫度-196℃～260℃之間，公稱壓力PN16～PN420、公稱尺寸DN15～DN600，介質為無硬質固體顆粒的氣體、液體、粉體粉料等及其他腐蝕性物料的管線輸送系統。該閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致，并為防止開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥處于正確的位置，閥桿為下裝式，防止受壓飛出。本產品的驅動也可采用蝸輪傳動、氣動、電動或液動等形式。
法蘭連接直通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 右 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
法蘭連接直通球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
| 液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T12221-2005 金屬閥門結構長度 | ||||
| 法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | ||||
法蘭連接直通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
法蘭連接直通球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明結構型式、公稱通徑、公稱壓力、閥體和內件材料、使用介質、工作溫度、法蘭標準及密封面形式等。
