電動偏心半球閥產品概述
PQ940H、PQ940Y電動偏心半球閥是在偏心半球閥的傳動機構上裝配上90°回轉的電動執行器以實現閥門的啟閉動作，其無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制閥的運轉，該閥電裝可按用戶工況需求選配普通開關型、防爆型、調節型、防爆調節型、精小型等。本產品操作輕便，可實現遠距離自動化操控，特適用于惡劣的環境下不便于人工操作或需頻繁開關動作的場合。
PQ940H、PQ940Y電動偏心半球閥具有耐磨損、抗沖蝕、啟閉力矩小和關閉能破除結垢障礙，實現密封性能好的特性，其中采用不銹鋼材料制造的本產品還可以耐腐蝕，因而被廣泛應用于水、蒸汽、污水、廢水、紙漿、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等介質輸送，配備電動驅動裝置，更方便于管理自動化，實現遠距離操縱，配置電動訊號裝置，可用于自動化控制。
電動偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | |||||
| 5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填料壓蓋 | WCB | WCB | CF8 | CF8 | CF8 | CF8 |
| 8 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
| 11 | 電動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
電動偏心半球閥性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||||
| 結構長度 | CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) | |||||
| 電源電壓 | 單相220 VAC、三相380 VAC、遠程24 VDC (50Hz) | |||||
電動偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | ||
| L1 | L2 | L1 | L2 | ||||
| 16 | 40 | 124 | 124 | 16 | 350 | 366 | 430 |
| 50 | 124 | 178 | 400 | 381 | 530 | ||
| 65 | 145 | 190 | 450 | 430 | 580 | ||
| 80 | 165 | 203 | 500 | 502 | 630 | ||
| 100 | 194 | 229 | 600 | 570 | 800 | ||
| 125 | 213 | 254 | 700 | 660 | 900 | ||
| 150 | 229 | 267 | 800 | 762 | 1000 | ||
| 200 | 243 | 292 | 900 | 864 | 1100 | ||
| 250 | 297 | 330 | 1000 | 978 | 1200 | ||
| 300 | 338 | 356 | 1200 | 1075 | 1300 | ||
| 表中L1和L2分別為短、長系列的結構長度，其中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

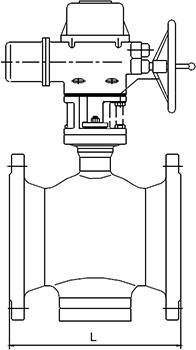

電動偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度及端部連接方式等。由于產品不斷更新?lián)Q代，以上參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。
