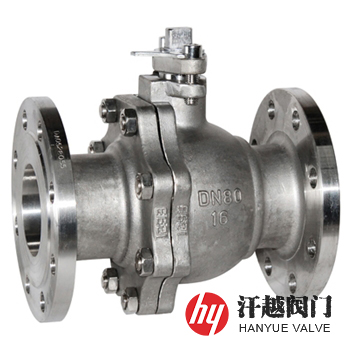

904L球閥產品概述
904L球閥是一種閥體、球體、閥桿及金屬閥座等主要部件由904L、N08904或015Cr21Ni26Mo5Cu2及S31782等材質鑄件或鍛件加工而成，適用于工作介質為硫酸、磷酸、醋酸等的工業管線輸送系統用不銹鋼球閥，由于其所使用的材料中高的鉻鎳鉬含量，并且添加了銅元素，所以即使在還原性環境中，如硫酸和甲酸中也可以被鈍化。該閥可用于處理硫酸、磷酸、混酸、亞硫酸、有機酸、堿、鹽溶液、硫化氫等，甚至可用在某些濃度下的高溫場合，但不耐濃或熱的鹽酸及濕的氟、氯、溴、碘、王水等的腐蝕，它還可解決氯化物孔蝕、縫隙蝕和應力腐蝕問題。本產品具有結構簡單、緊湊、操作方便，開關迅速，啟閉力矩小，流體阻力低及強耐腐蝕性等特點，因此，被廣泛應用于石化、化工、化肥、海洋開發及其相關行業。
904L球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 左 閥 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 2 | 右 閥 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、904L+HF | |||
| 4 | 球 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 5 | 閥 桿 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 柱 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 |
904L球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
904L球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
904L球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等，本產品在強氧化性的硝酸中與不含鉬的高合金化的鋼種材料相比，抗腐蝕性能較低，在鹽酸中，該閥的使用僅限于1-2%較低的濃度。
