管道籃式過濾器在海水中運(yùn)行的主要問題是腐蝕，而腐蝕的類型主要是點(diǎn)蝕、縫隙腐蝕和電偶腐蝕。腐蝕的原因分析如下：

1、不銹鋼點(diǎn)蝕的機(jī)理是：中性溶液中的離子(如Cl-)作用于不銹鋼表面鈍化膜，使表面鈍化膜局部破壞而露出基體金屬，露出的基體金屬在溶液中迅速溶解而發(fā)生局部腐蝕。點(diǎn)蝕分為開放型點(diǎn)蝕和密閉型點(diǎn)蝕。

(1)開放型點(diǎn)蝕由于蝕孔內(nèi)的溶液易于流至外部，蝕孔內(nèi)表面發(fā)生再鈍化而使點(diǎn)蝕終止，故開放型點(diǎn)蝕一般不會(huì)出現(xiàn)穿孔的現(xiàn)象。

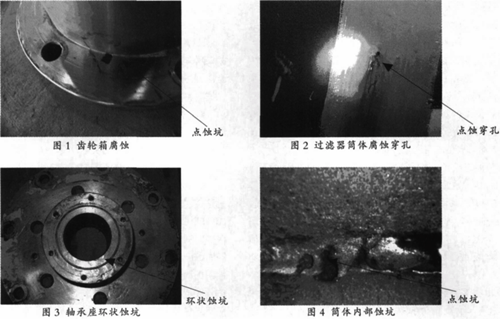

(2)密閉型點(diǎn)蝕由于Cl-由外部向蝕孔內(nèi)侵入與濃縮，溶液的PH值降低，則點(diǎn)蝕將不斷地發(fā)展，并最終出現(xiàn)腐蝕穿孔。圖1和圖2均為典型的密閉型點(diǎn)蝕。圖1發(fā)生點(diǎn)蝕的位置為籃式過濾器傳動(dòng)軸的背水面，由于該部位水流速度極低，此條件下點(diǎn)蝕易于形成。圖2發(fā)生點(diǎn)蝕穿孔的位置位于為管道過濾器入孔門入口處的踏步處。由于踏步為角鋼直接焊接在籃式過濾器筒體上，在角鋼與筒體的焊縫背面，海水流動(dòng)的速度極小，在此條件下易于形成點(diǎn)蝕。隨著點(diǎn)蝕的不斷深入，點(diǎn)蝕區(qū)域的海水PH值不斷下降，促使點(diǎn)蝕近一步加劇，最終導(dǎo)致管道籃式過濾器筒體腐蝕穿孔。

2、根據(jù)不銹鋼縫隙腐蝕的機(jī)理，由于縫隙內(nèi)外氧的濃度差存在差異，從而形成氧濃差電池。氧濃差電池發(fā)生時(shí)，處于鈍態(tài)的不銹鋼的某些不均一部分先發(fā)生溶解，此為氧濃差電池的陽(yáng)極反應(yīng)；陰極反應(yīng)則是消耗氧的反應(yīng)。隨著反應(yīng)的進(jìn)行，縫隙內(nèi)氧的含量減少，陰極反應(yīng)受到抑制，生成的OH-減少。為了維持縫隙內(nèi)的電中性，Cl-從縫隙外部向內(nèi)滲入，與金屬離子生成金屬鹽，而金屬鹽的水解將導(dǎo)致縫隙內(nèi)的PH值降低，從而使腐蝕發(fā)展下去。圖3中所示的環(huán)狀腐蝕坑為明顯的縫隙腐蝕的結(jié)果。

3、管道籃式過濾器的排污口法蘭的材質(zhì)為316L不銹鋼(00Cr17Ni14Mo2)，而下游的排污管的材質(zhì)為51D超級(jí)奧氏體不銹鋼(ASTM B690 UNS NO8367)，51D超級(jí)奧氏體合金的電極電位比316L不銹鋼的電極電位高，則在海水環(huán)境中，51D超級(jí)奧氏體不銹鋼與316L不銹鋼管形成了腐蝕電池，316L不銹鋼因?yàn)殡娢坏投蔀殛?yáng)極，金屬變成離子，316L不銹鋼受到嚴(yán)重的腐蝕。
